Світлодіодна стрічка мерехтить у темряві, ніби жива вена, що пульсує холодним вогнем. Вона перетворює звичайну кімнату на космічний корабель чи затишний бар у стилі нуар. Але за цією магією ховається проста фізика: правильне підключення. Без нього стрічка або не запалиться, або згорить за лічені хвилини. Розберемося крок за кроком, з усіма нюансами, щоб ви не витрачали гроші на заміну.
Уявіть: ви купили стрічку на 5 метрів, розгорнули її вздовж стелі, а вона блимає, як новорічна гірлянда з п’яним ельфом. Чому так стається? Бо більшість новачків ігнорують базові правила. Ми пройдемо весь шлях – від вибору стрічки до монтажу в складних умовах. Готові? Хапайте паяльник і вперед.
Типи діодних стрічок: обираємо ідеальний варіант
Діодні стрічки – це не просто смужки з вогниками. Вони бувають SMD 5050, 2835 чи COB, де щільність діодів сягає 480 на метр, даючи ефект суцільного сяйва. SMD 5050 – король яскравості, витрачає до 14,4 Вт/м, ідеальна для основного освітлення. А 2835 економніша, на 4,8 Вт/м, підходить для акцентів.
Напруга визначає все: 12В – найпопулярніша, бо стабільна на довгих відрізках до 5 м без падіння яскравості. 24В – для професійних установок, менше нагріву. 5В – USB-стрічки для комп’ютерів чи повербанків, але обмежені 1-2 м. RGB-стрічки з чипами WS2812B дозволяють програмувати кольори через Arduino, перетворюючи стіну на дисплей.
- Одноколірні: білі, червоні, блакитні – прості, дешеві, для базового світла. Потужність 4,8-14,4 Вт/м.
- RGB/RGBW: чотири канали кольорів, потребують контролер. Додають магію вечірок.
- Адресні (PIXEL): кожен діод незалежний, для анімацій. Сумісні з Tasmota чи Home Assistant.
- COB: без прогалин, як суцільна лінія світла, щільність 500+ LED/м.
Після вибору перевірте маркування: + і – на контактах, IP65 для вологості. За даними виробників на кшталт Philips чи Osram, якісна стрічка служить 50 000 годин – це понад 5 років безперервної роботи.
Необхідні інструменти та матеріали: арсенал майстра
Підключення без інструментів – як куховарити без ножа. Почніть з блоку живлення: для 12В стрічки 5м на 14,4Вт/м потрібно 72Вт, беріть з запасом 100Вт. Конектори – кліпси чи паяльні, щоб не мучитися з ізоляцією.
- Блок живлення (стабілізований, IP67 для вулиці).
- Контролер (для RGB, з ІЧ чи Wi-Fi).
- Паяльник 40-60Вт з припоєм ПОС-61, флюс Kотер.
- Мультиметр для перевірки напруги.
- Кліпси, термоусадка, двосторонній скотч 3М.
- Профіль алюмінієвий – відводить тепло, подовжує життя стрічки вдвічі.
Ціни на 2025: блок 12В/100Вт – 500 грн, контролер Xiaomi – 300 грн. Купуйте в перевірених магазинах, бо дешеві китайці дають пульсації, що шкодять очам. Тепер, коли арсенал готовий, час до справи.
Крок-за-кроком: базове підключення 12В стрічки

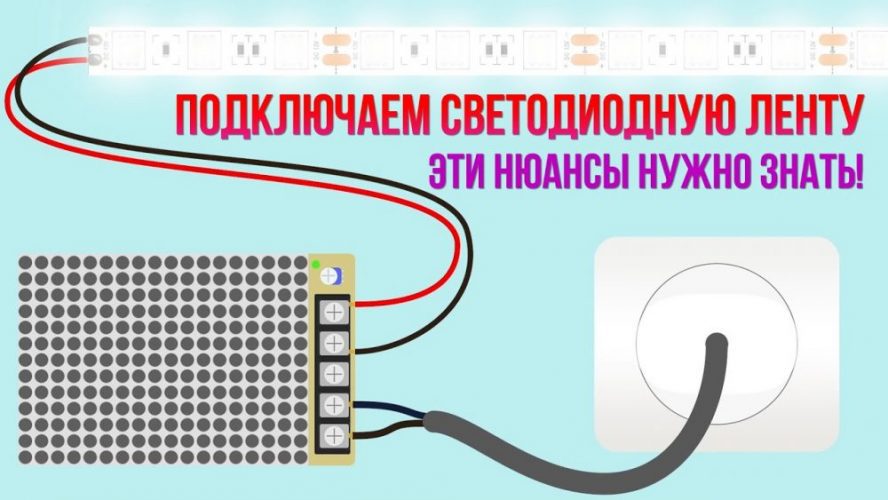

Розгорніть стрічку на рівній поверхні, очистіть контакти спиртом. Червоний дріт – плюс (+), чорний – мінус (-). Найпоширеніша помилка – зворотна полярність, яка спалює діоди миттєво.
Спочатку перевірте без навантаження: мультиметр на 20В, щупи на контакти блоку – має бути рівно 12В. Тепер підключаємо.
| Крок | Дія | Час |
|---|---|---|
| 1 | Відріжте стрічку по мідним смугам (кожні 3-5 см). | 30 сек |
| 2 | Очистіть площадки, нанесіть флюс. | 1 хв |
| 3 | Припаяйте дроти: + до +, – до -. | 2 хв |
| 4 | Ізолюйте термоусадкою, перевірте мультиметром. | 1 хв |
| 5 | Підключіть до блоку, увімкніть. | 10 сек |
Джерела даних: umsvet.com.ua, atmolight.com.ua. Якщо стрічка не світить рівно – розділіть на сегменти по 2-3м, бо опір дротів краде напругу.
Підключення RGB-стрічки: кольоровий хаос під контролем
RGB – це не просто кольори, а симфонія. Контролер стоїть між блоком і стрічкою: вихід блоку (+12В, GND) йде на вхід контролера, з виходу – V+, R, G, B до стрічки. Для довгих ліній додаємо розподільник живлення, бо струм сягає 20А.
Wi-Fi контролери на ESP8266 дозволяють керувати з телефону через app. Схема: блок → контролер → стрічка. Перевірте послідовність: червоний на R, зелений на G, синій на B. Без контролера – тільки білий колір, бо канали короткі.
Практичний приклад: у спальні 10м RGBW. Розділіть на 4 сегменти, живіть окремо. Результат – плавні переходи від заходу сонця до північного сяйва.
Живлення від альтернативних джерел: акумулятори, USB, сонце
Блока немає? Акумулятор авто 12В – ідеал, але ставте стабілізатор, бо генератор дає 14В. Для кемпінгу – Li-Ion 18650 на 12В, вистачить на 10 годин. USB 5В: тільки короткі стрічки з резисторами, бо перевантаження спалить порт.
- Повер банк: 5В/2А – до 1м стрічки.
- Сонячна панель: 18В → понижуючий DC-DC до 12В.
- Генератор: через стабілізатор, бо напруга скаче.
У 2025 році популярні DIY-зарядки на TP4056 – дешево й сердито. Тестуйте струм: стрічка на 5м тягне 6А, акум на 10Аh протримається 1,5 години.
Монтаж і профілі: стрічка як ювелірний виріб
Скотч тримає слабо? Алюмінієвий профіль – рятівник: відводить 50% тепла, захищає від пилу. Кріплення: гвинти кожні 50см. Для кухні – IP65, герметичний.
Підсвічування телевізора: стрічка вздовж краю, синхрон з екраном через HDMI-сплітер. Монтаж: профіль у стелю, стрічка всередину – і вау-ефект готовий.
Складні схеми: розгалуження, димери, смарт-дом
Дві стрічки? Паралельне підключення: + і – від одного блоку через розподільник. Димер: PWM-типу, не резистивний, бо той нагрівається. Смарт: Shelly Dimmer у розетку блока.
Схема для гаража: 20м на 24В, 5 сегментів, реле на датчик руху PIR. Автоматика економить 70% електрики.
Типові помилки новачків 🚫
- 🚫 Зворотна полярність: діоди горять миттєво. Перевіряйте мультиметром щоразу.
- 🚫 Недостатній блок живлення: напруга падає, світло тьмяніє. Беріть +20% запасу.
- 🚫 Відріз без міді: контакти не світять. Тільки по лініях!
- 🚫 Без охолодження: перегрів, термін служби падає до 10 000 годин.
- 🚫 Ігнор IP-захисту: волога = коротке замикання.
Ці пастки коштували мені двох стрічок на початку. Не повторюйте!
Діагностуйте проблеми: блимає – нестабільна напруга; секціями не світить – розрив контакту. Заміна: відріжте, припаяйте заново.
Безпека понад усе: працюйте з вимкненим живленням, використовуйте PERЕОЗ для захисту від перепадів. Стрічка гріється до 50°C – не чіпайте руками. Вогнестійкість клас A за стандартами UL – але алюміній обов’язковий.
Екологія: LED економлять 80% енергії проти ламп розжарювання. У 2025 році в Україні субсидії на LED-освітлення для будинків – перевірте у постачальника.
З такою базою ви монтуєте що завгодно: від кухонної ніші до авто-тюнінгу. Експериментуйте з адресними стрічками – анімація вогню чи веселки зачарує всіх. Головне – терпіння і перевірка. Ваш дім засяє, як зірка.
