Реактивний опір – це невидима сила в електричних колах, яка “гальмує” чи “прискорює” струм, додаючи загадковості світу електроніки. Він не схожий на звичайний опір, бо залежить від змінного струму й особливих компонентів. У цій статті ми розберемо, від чого залежить реактивний опір, які фактори його формують і як він впливає на техніку навколо нас.
Ця тема – як подорож у серце електрики, де частота, конденсатори й котушки грають свої ролі. Ми розкриємо їхні секрети простою мовою, щоб усе стало зрозумілим. Готуйтеся зануритися в дивовижний світ змінного струму!
Що таке реактивний опір: основи

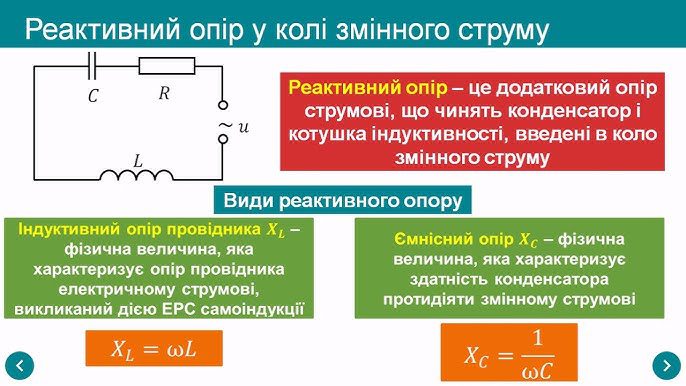

Реактивний опір (X) – це опір, який виникає в колах змінного струму через наявність конденсаторів або котушок індуктивності. Він вимірюється в омах (Ω), але не розсіює енергію, як звичайний опір, а “зберігає” її. Але від чого залежить ця дивна величина?
Це не просто “перешкода” для струму, а явище, що залежить від часу й компонентів. Воно живе в ритмі змінного струму. Давайте розберемо ключові фактори.
Змінний струм як основа
Реактивний опір з’являється лише в колах зі змінним струмом (AC), де напруга й сила струму коливаються. У постійному струмі (DC) його немає, бо там немає “пульсу”. Чим швидше змінюється струм – тим цікавіше поводиться опір.
Це “танець” електрики, який залежить від ритму. Змінний струм – це сцена для реактивного опору!
Частота струму та її вплив
Частота – це “швидкість пульсу” змінного струму, яка вимірюється в герцах (Гц). Вона прямо впливає на реактивний опір. Давайте розберемо, як це працює.
Частота – як “метроном” для електричного кола. Вона задає темп, від якого залежить усе. Ось її роль.
Висока частота
Чим вища частота, тим менший реактивний опір конденсатора (X_C) і більший опір котушки індуктивності (X_L). Формула для конденсатора: X_C = 1/(2πfC), а для котушки: X_L = 2πfL. Наприклад, при 50 Гц котушка має менший опір, ніж при 1000 Гц.
Це як “гра в швидкість” – конденсатори “люблять” високий ритм, а котушки – ні. Частота змінює правила гри!
Низька частота
При низькій частоті конденсатор чинить великий опір, а котушка – малий. На 1 Гц конденсатор майже “блокує” струм, а котушка пропускає його легко. Це видно в аудіосистемах, де низькі частоти йдуть через котушки.
Низький темп – це “спокій” для котушок і “стіна” для конденсаторів. Частота – диригент цього оркестру!
Ємність конденсатора
Конденсатори – це “банки” для заряду, і їхня ємність (C) впливає на реактивний опір. Чим більша ємність – тим менший опір. Давайте розберемо, як це діє.
Ємність – це “розмір посудини” для електрики. Вона визначає, скільки струму пропустить конденсатор. Ось деталі.
Велика ємність
Конденсатор із великою ємністю (наприклад, 100 мкФ) має менший опір за формулою X_C = 1/(2πfC). При 50 Гц опір може бути лише 32 Ом, а не 320 Ом, як у 10 мкФ. Він швидше заряджається й розряджається.
Це як “широка труба” – струм тече легко. Велика ємність “дружить” із низькими частотами!
Мала ємність
Малий конденсатор (1 мкФ) чинить більший опір – до 3,2 кОм при 50 Гц. Він “гальмує” струм, бо заряджається повільно. Це корисно в високочастотних фільтрах.
Мала ємність – це “вузький прохід”. Вона “стоїть на шляху” у повільних ритмах!
Індуктивність котушки
Котушки індуктивності – це “спіралі”, які створюють магнітне поле й чинять реактивний опір (X_L). Їхня індуктивність (L) – ключовий фактор. Давайте подивимося, як це впливає.
Індуктивність – це “сила магніту” котушки. Вона визначає, як сильно вона “блокує” струм. Ось її суть.
Велика індуктивність
Котушка з великою індуктивністю (наприклад, 1 Гн) має більший опір – X_L = 2πfL. При 50 Гц це 314 Ом, а при 100 Гц – уже 628 Ом. Вона “не любить” швидких змін струму.
Це як “важкий бар’єр” – зупиняє високочастотний рух. Велика індуктивність – “ворог” швидкості!
Мала індуктивність
Мала котушка (10 мГн) чинить менший опір – лише 3,14 Ом при 50 Гц. Вона пропускає струм легше, особливо на низьких частотах. Це корисно в радіоапаратурі.
Мала індуктивність – це “легкий шлях”. Вона “дружить” із повільним струмом!
Тип компонента: конденсатор чи котушка
Реактивний опір буває двох видів: ємнісний (X_C) і індуктивний (X_L). Залежить він від того, що стоїть у колі – конденсатор чи котушка. Давайте розберемо їхню різницю.
Компонент – це “гравець” у колі, який диктує правила опору. Вони протилежні за природою. Ось як це працює.
Ємнісний опір
Конденсатор накопичує заряд і чинить ємнісний опір, який падає з ростом частоти. Він “блокує” низькі частоти й пропускає високі. У формулі X_C = 1/(2πfC) видно, що частота й ємність – головні.
Це “фільтр” для повільних ритмів. Конденсатор – майстер високих нот!
Індуктивний опір
Котушка створює магнітне поле й чинить індуктивний опір, який росте з частотою. Вона “гальмує” високі частоти й пропускає низькі. Формула X_L = 2πfL показує залежність від індуктивності.
Це “стіна” для швидких змін. Котушка – любитель спокійного темпу!
Температура та матеріали
Хоч температура й матеріали менш очевидні, вони також впливають на реактивний опір. Зміни в навколишньому середовищі можуть “підкрутити” значення. Давайте розберемо це.
Це “дрібні штрихи”, але вони додають нюансів. Усе в природі пов’язано. Ось їхня роль.
Температура
При нагріванні котушки її індуктивність може злегка змінюватися через розширення дроту чи зміну опору обмотки. Конденсатори також “реагують” – їхня ємність падає при високих температурах (наприклад, у керамічних).
Тепло – це “тихий регулятор”. Воно впливає, хоч і не так сильно, як частота!
Матеріали
Сердечник котушки (залізо чи повітря) змінює індуктивність – залізо її збільшує. У конденсаторів діелектрик (пластик, кераміка) впливає на ємність. Матеріали – це “основа” їхньої поведінки.
Це “характер” компонентів. Матеріали додають унікальності опору!
Практичні приклади
Щоб краще зрозуміти, від чого залежить реактивний опір, подивимося на реальні ситуації. Це зв’яже теорію з життям. Ось кілька прикладів.
Ці випадки – як “живі уроки” електрики. Вони показують опір у дії.
Аудіосистема
У колонках котушки блокують високі частоти (X_L зростає), а конденсатори пропускають їх до твітерів (X_C падає). При 1000 Гц котушка 10 мГн має 62,8 Ом, а конденсатор 10 мкФ – лише 15,9 Ом.
Це “фільтр” звуку – частота й компоненти грають разом!
Електромережа
У побутовій мережі (50 Гц) котушки в трансформаторах мають малий опір, а конденсатори – великий. Це допомагає стабілізувати напругу. Велика індуктивність тут – ключ.
Мережа – це “баланс” реактивного опору!
Таблиця: фактори реактивного опору
Щоб усе стало ще зрозумілішим, ось таблиця з основними факторами та їхнім впливом. Вона підсумовує наші спостереження. Погляньте, як усе пов’язано.
| Фактор | Як впливає | Приклад |
|---|---|---|
| Частота | X_C падає, X_L росте | 50 Гц vs 1000 Гц |
| Ємність | Більша – менший X_C | 100 мкФ: 32 Ом |
| Індуктивність | Більша – більший X_L | 1 Гн: 314 Ом |
| Тип компонента | X_C vs X_L | Конденсатор vs котушка |
| Температура | Менше ємність/опір | +50°C: зміна X |
Ця таблиця – ваш швидкий довідник із реактивного опору. Вона показує, як кожен фактор формує електричний “танець”!
