Твердопаливний котел гуде в кутку, розжарюючи повітря теплом від дров чи пелет, а поруч стоїть бойлер, готовий накопичувати гарячу воду для щоденних потреб. Підключення цих двох пристроїв перетворює просту опалювальну систему на справжній енергетичний центр дому, де ефективність переплітається з комфортом. У 2025 році, коли енергоносії дорожчають, а технології стають розумнішими, таке поєднання стає не розкішшю, а розумним вибором для багатьох українських сімей. Ця стаття розкриє всі нюанси процесу, від базових принципів до тонкощів монтажу, роблячи акцент на практиці та безпеці.
Сучасні твердопаливні котли еволюціонували від громіздких печей до компактних агрегатів з автоматикою, а бойлери непрямого нагріву ідеально доповнюють їх, використовуючи тепло від котла для підігріву води. Такий тандем економить ресурси, адже не потребує окремого електричного нагріву, і це особливо актуально в регіонах з нестабільним електропостачанням. Ми розглянемо, як уникнути типових пасток і досягти максимальної ефективності, спираючись на оновлені рекомендації виробників станом на поточний рік.
Основи систем: що таке бойлер і твердопаливний котел
Твердопаливний котел працює на дровах, вугіллі чи біомасі, перетворюючи їх на тепло через спалювання в камері. Він нагріває теплоносій – зазвичай воду – яка циркулює по системі опалення, обігріваючи приміщення. Бойлер, або накопичувальний водонагрівач, у цьому контексті часто є моделлю непрямого нагріву: всередині нього проходить змійовик, через який тече гаряча вода від котла, передаючи тепло санітарній воді без прямого контакту.
Ця конструкція нагадує симбіоз двох світів – вогню й води, де котел виступає джерелом енергії, а бойлер – її акумулятором. У 2025 році популярні моделі котлів, як-от ті від українських виробників, оснащені електронними контролерами для регулювання температури, що робить підключення точнішим. Бойлери ж можуть мати об’єм від 80 до 300 літрів, залежно від потреб родини, і часто включають анод для захисту від корозії.
Розрізняють відкриті та закриті системи: у відкритих тиск регулюється розширювальним баком, а в закритих – мембранним. Вибір залежить від будинку – для старого котеджу підійде відкрита, а для сучасного – закрита з вищим тиском. Згідно з даними асоціації виробників опалювального обладнання, понад 60% нових установок в Україні використовують саме закриті системи для кращої ефективності.
Необхідні матеріали та інструменти для підключення
Перед тим, як братися за монтаж, запасіться усім потрібним, щоб процес не перетворився на хаос. Матеріали включають труби – мідні чи пластикові, діаметром 20-25 мм для основних контурів, – а також фітинги, клапани й ущільнювачі. Не забудьте про циркуляційний насос, якщо система велика, бо він забезпечить рівномірний потік теплоносія, ніби серце, що качає кров по венах.
Інструменти – це ключ до успіху: гайкові ключі різних розмірів, труборіз для точних зрізів, тестер для перевірки електрики та манометр для контролю тиску. Для безпеки додайте захисні рукавиці та окуляри, адже робота з гарячими трубами може бути непередбачуваною. У 2025 році рекомендують використовувати розумні датчики тиску, які синхронізуються зі смартфоном, – вони коштують від 500 грн і рятують від аварій.
Орієнтовний бюджет: для базового підключення – 2000-5000 грн на матеріали, без урахування професійної допомоги. Перевірте сумісність: бойлер повинен витримувати температуру до 90°C від котла, як зазначають у специфікаціях виробників на зразок kotly-profi.ua.
Покрокова інструкція підключення бойлера
Підключення починається з планування: розташуйте бойлер якомога ближче до котла, щоб мінімізувати втрати тепла, ніби створюючи короткий міст між вогнем і водою. Вимкніть систему, злийте воду і переконайтеся в стабільності електромережі. Тепер перейдімо до кроків, які зроблять процес чітким і безпечним.
- Підготовка місця: Встановіть бойлер на стійку основу, використовуючи кронштейни для фіксації. Перевірте рівень, адже нерівність може призвести до нерівномірного нагріву. Підключіть заземлення, якщо бойлер має електричні елементи, – це критичний крок для уникнення ураження струмом.
- Монтаж змійовика: Під’єднайте вхідний і вихідний патрубки змійовика бойлера до контуру котла. Використовуйте гнучкі шланги для гасіння вібрацій, фіксуючи їх хомутами. Труби ведіть з ухилом 1-2% для природного стікання конденсату, запобігаючи повітряним пробкам.
- Встановлення клапанів і насоса: Додайте триходовий клапан для перемикання між опаленням і нагрівом води – він діє як розумний розподільник. Циркуляційний насос монтуйте на зворотній лінії, з фільтром для захисту від сміття. Налаштуйте швидкість насоса на 1-2 м/с, залежно від довжини контуру.
- Підключення до водопроводу: З’єднайте холодну воду з нижнім патрубком бойлера, а гарячу – з верхнім. Встановіть редуктор тиску, якщо мережа перевищує 6 бар, і запобіжний клапан для скидання надлишку. Це забезпечить стабільний потік, ніби оркестр, де кожен інструмент грає в унісон.
- Тестування системи: Заповніть контур водою, перевірте на витоки манометром. Запустіть котел на низькій потужності, моніторячи температуру – ідеально 60-70°C для бойлера. Якщо все гаразд, налаштуйте термостат для автоматичного відключення.
Ці кроки, засновані на рекомендаціях з termico.com.ua, займають 4-6 годин для досвідченого майстра. Для новачків радимо відеоуроки, але пам’ятайте: помилка в гідравліці може призвести до перегріву.
Схеми обв’язки: варіанти для різних систем
Обв’язка – це мережа труб і клапанів, що зв’язує котел з бойлером, ніби нервова система організму. Найпростіша схема – послідовна, де теплоносій від котла проходить через бойлер перед опаленням. Вона ефективна для маленьких будинків, але може охолоджувати радіатори.

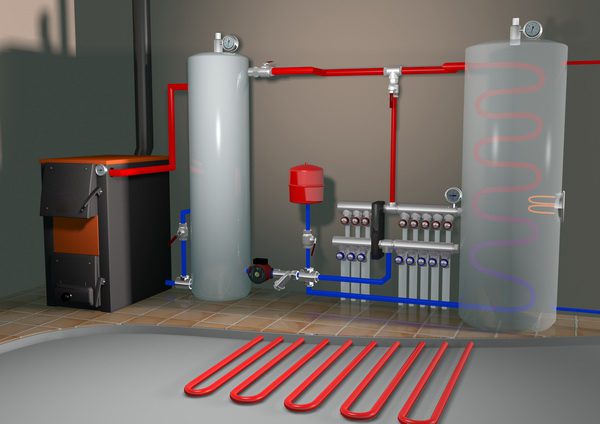

Паралельна схема використовує роздільні контури з триходовим клапаном: пріоритет на нагрів води, а потім – опалення. У 2025 році популярна схема з теплоакумулятором, де буферний бак накопичує тепло, стабілізуючи систему – це ідеально для твердопаливних котлів з нерівномірним горінням.
Для порівняння схем скористаємося таблицею, яка ілюструє ключові відмінності.
| Схема | Переваги | Недоліки | Рекомендоване застосування |
|---|---|---|---|
| Послідовна | Простота монтажу, низька вартість | Можливе охолодження опалення | Малі будинки з низьким споживанням води |
| Паралельна з клапаном | Пріоритет на гарячу воду, ефективність | Вища ціна компонентів | Середні домогосподарства |
| З теплоакумулятором | Стабілізація температури, економія палива | Великий об’єм, складний монтаж | Великі системи з частими піками |
Дані таблиці базуються на оглядах з ресурсів на кшталт remont-bud.com. Вибір схеми залежить від потужності котла – для 20 кВт підійде паралельна, а для 50 кВт – з акумулятором.
Електричне підключення та автоматика
Хоча твердопаливний котел не залежить від електрики для горіння, бойлер часто має електричний ТЕН як резерв. Підключіть його до окремої лінії з УЗО (пристрій захисного відключення) на 16 А, забезпечуючи заземлення. У 2025 році інтегруйте розумні контролери, як Wi-Fi-модулі, що дозволяють керувати нагрівом через додаток – це ніби мати пульт дистанційного керування для тепла дому.
Автоматика регулює температуру: термодатчики на вході й виході бойлера сигналізують клапану, коли перемикатися. Це економить до 20% палива, за даними досліджень енергетичних асоціацій. Якщо система закрита, додайте групу безпеки з манометром і клапаном скидання, щоб уникнути вибуху від надтиску.
Пам’ятайте про сезонні налаштування: взимку пріоритет на опалення, влітку – на воду. Такий підхід робить систему гнучкою, адаптованою до ритму життя.
Типові помилки при підключенні
- 🚫 Ігнорування ухилу труб: без нього утворюються повітряні пробки, що блокують циркуляцію, ніби затор на дорозі – перевірте рівень перед запуском.
- 🚫 Неправильний вибір діаметра труб: замалі призводять до опору потоку, збільшуючи навантаження на насос; обирайте 22 мм для стандартних систем.
- 🚫 Відсутність фільтрів: сміття з котла забиває змійовик, скорочуючи термін служби – чистіть їх щомісяця для довговічності.
- 🚫 Перегрів без термостата: температура понад 90°C руйнує ущільнювачі; встановіть обмежувач на 75°C для безпеки.
- 🚫 Ігнорування заземлення: це ризик удару струмом, особливо в вологих приміщеннях – завжди тестуйте мультиметром.
Уникаючи цих помилок, ви перетворите потенційні проблеми на спогади. Багато власників шкодують, що не звернулися до фахівців спочатку, але з цією інструкцією ви матимете перевагу.
Безпека та обслуговування після підключення
Безпека – це не опція, а основа: встановіть датчики чадного газу біля котла, адже твердопаливні моделі можуть виділяти CO. Регулярно перевіряйте тиск – норма 1-2 бар – і зливайте осад з бойлера раз на квартал, ніби чистячи судини від нальоту.
Обслуговування включає щорічний огляд: перевірку анода в бойлері та очищення камери котла від сажі. У 2025 році сервісні центри пропонують абонементи за 1000 грн на рік, що окупається за рахунок подовженого терміну служби. Якщо система шумить чи не гріє рівномірно, це сигнал для діагностики – не ігноруйте, щоб уникнути дорогого ремонту.
Економічний аспект вражає: правильно підключена система знижує витрати на паливо на 15-25%, за статистичними даними з karatltd.com.ua. Це робить інвестицію в монтаж вигідною, особливо в умовах зростання цін на енергоносії.
Альтернативи та розширені конфігурації
Якщо стандартне підключення здається простим, розгляньте гібридні системи з сонячними колекторами: вони доповнюють твердопаливний котел влітку, роблячи нагрів води екологічним. Або інтегруйте тепловий насос для резерву – це тренд 2025 року в Європі, що проникає в Україну.
Для великих будинків додайте кілька бойлерів у каскад, з’єднуючи їх послідовно для більшого об’єму. Така конфігурація вимагає потужнішого котла, але забезпечує гарячу воду для всієї родини без перерв. Експериментуйте з автоматикою: додайте сенсори руху, щоб система активувалася лише за потреби, економлячи енергію.
Усе це перетворює підключення на творчий процес, де технології служать комфорту. З роками ви відчуєте, як така система стає частиною дому, надійною і теплою.
