Світлодіодна стрічка мерехтить у темряві, ніби жива вена з кольоровим сяйвом, перетворюючи звичайну кімнату на космічний порт чи затишний бар. Цей тонкий шлейф з мікросвітлодіодів ховає в собі магію електроніки, але коли приходить час з’єднати її з проводами чи продовжити шматок, руки тремтять від першого дотику до паяльника. Я сам колись обпік пальці, намагаючись з’єднати 5-метрову стрічку для кухонної підсвітки, і з того часу зібрав арсенал хитрощів, які роблять процес не мукою, а справжньою творчістю.
Тут ми розберемо все: від вибору інструментів до тонкощів ремонту. Для новачків – прості кроки з ілюстраціями в голові, для просунутих – нюанси з термошкарами та стабілізаторами струму. Готуйте паяльник, бо зараз засяємо знаннями.
Типи світлодіодних стрічок: що ховається під блискучою поверхнею
Світлодіодні стрічки – це не просто лампочки на клейкій стрічці. Вони бувають SMD 3528, де кожен діод маленький, як крапка на i, з потужністю до 4,8 Вт/метр, ідеальні для м’якого освітлення шафок. SMD 5050 – товстіші зірочки, що жеруть до 14,4 Вт/метр і палять RGB-шоу, як на дискотеці 90-х. А COB-стрічки 2025 року – це революція: сотні діодів в одному чипі, без тіней, з CRI понад 95, що робить кольори соковитими, ніби свіжий персик.
Напруга грає ключову роль. 12В-стрічки толерантні, дозволяють довгі відрізки без падіння яскравості – до 10 метрів на одному живленні. 24В – для професіоналів, бо стабільніше сяйво на 20+ метрах. 5В USB-стрічки – для портативних фішок, але гріються, як чайник на плиті, якщо перевищити 2 метри. Перевіряйте маркування: + і – позначаються чітко, а RGB має чотири лінії – R, G, B, V+.
- SMD 2835: Енергоефективні (до 120 лм/Вт), холодне біле світло для офісів, довжина рулону – 5 м.
- SMD 5630: Тепле світло (3000K), потужніші, але чутливі до перегріву.
- WS2811/WS2812B: Адресні, де кожен діод танцює окремо, керуються Arduino – мрія для смарт-дому.
Ці відмінності диктують тактику паяння. Тонкі SMD вимагають ювелірної точності, а COB – уваги до тепловідводу. Без розуміння типу ви ризикуєте спалити весь рулон.
Необхідні інструменти: арсенал для бездоганного паяння
Паяльник – серце операції. Для новачків беріть 40-60 Вт з регульованою температурою 300-350°C, щоб припій танув, як масло, а не димів гниллю. Флюс – паста чи рідина на основі каніфолі, бо без неї контакт окислиться за тиждень. Припій з флюсом 60/40 (олово/свинець) – золотий стандарт, але для екологів – безсвинцевий SAC305.
Додайте клейові термоусадки: вони стискаються від фена, ізолюючи з’єднання, ніби вакуумний пакет. Мультиметр перевірить напругу і опір, а тонкі дроти 0,5-1 мм² не чинитимуть опір струму. Ізоляційна стрічка чи гільзи – для фінішу.
- Паяльник з тонким жалом (1-2 мм).
- Флюсопод для очищення.
- Ножиці для точного різу по мітках.
- Пінцет – антистатичний, щоб не убити статем діоди.
- Термофен або гарячий повітряний пістолет для усадки.
Бюджетний набір обійдеться в 500 грн, профі – 2000+. Тестуйте інструменти на смітті: якщо припій ллється ровно, без бульбашок, – вперед.
Підготовка стрічки: де різати і як оголити контакти

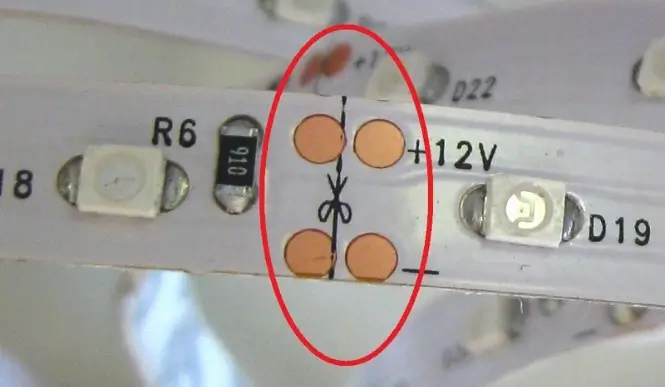

Кожен метр стрічки – це ланцюг резисторів і діодів, з’єднаних паралельно. Ріжте тільки по мітках – срібні лінії з контактами, інакше струм не пройде, і половина засвітиться тьмяно. Для 12В мітки кожні 25-100 см, залежно від щільності діодів.
Оголошення: зітріть лак з контактів скальпелем чи наждачкою 1000 грит – до блиску міді. Флюс наноситься пензликом, розтікаючись, як мед. Очистіть надлишки спиртом, бо бруд – ворог провідності.
| Тип стрічки | Відстань між мітками | Рекомендована довжина відрізка |
|---|---|---|
| SMD 5050 12В | 25 см | До 5 м |
| COB 24В | 10 см | До 20 м |
| WS2812B 5В | 1 діод (5 см) | До 2 м |
Таблиця базується на даних від виробників, як umsvet.com.ua. Тепер стрічка готова – голі контакти блищать, чекаючи з’єднання.
Покрокова інструкція: як паяти світлодіодну стрічку без помилок
Нагрійте паяльник до 320°C. Нанесіть флюс на оголені площадки – по краплі на + і -. Припій ллється на жало, потім торкається контакту: 2-3 секунди, і мідь сріблиться гіркою. Швидко, бо діоди гинуть від 150°C.
- З’єднайте дроти: Очистіть кінці дротів на 5 мм, паяйте до + і – стрічки. Червоний дріт – плюс, чорний – мінус.
- Для RGB: Чотири дроти – V+, R, G, B. Паяйте послідовно, перевіряючи полярність мультиметром.
- Продовження стрічки: З’єднайте торці напрямками – стрілки сяйва мусять збігатися.
- Охолодіть: 30 секунд без дотику, потім термоусадка – феном 100°C, стискається за 10 сек.
- Тест: Підключіть до блоку живлення на 30 сек – рівне сяйво без мерехтіння.
Для новачків: практикуйте на обрізках. Просунуті – додають резистор 10 Ом для захисту від перевантаження. Якщо стрічка не горить, перевірте коротке замикання – опір менше 1 Ом кричить про проблему.
💡 Типові помилки та як їх уникнути
- 🔥 Перегрів: Діод тьмяніє? Температура понад 350°C спалила фосфор. Тримайте 2 сек макс.
- ⚡ Зворотна полярність: Світло не запалюється? Переверніть дріт – діоди однонаправлені.
- 🛠️ Поганий контакт: Мерехтить? Більше флюсу і припою, менше олова.
- 🌡️ Без ізоляції: Коротке через вологу – використовуйте термоусадку обов’язково.
- 📏 Занадто довгий відрізок: Падіння напруги – розбийте на сегменти з окремим живленням.
Ці пастки підстерігають 70% новачків, за відгуками на elektrovoz.com.ua. Уникайте – і ваша стрічка служитиме роками.
Поради для просунутих: терморегуляція, стабілізація та кастомні схеми
Просунуті юзери знають: стрічки гріються до 60°C на повній потужності, скорочуючи життя з 50 000 до 10 000 годин. Монтуйте на алюмінієвий профіль з пастою MX-4 – теплопровідність 8 Вт/мК, як у процесорів. Стабілізатор струму LM2596 тримає 12В рівно, попри коливання мережі.
Для адресних WS2812B паяйте data-лінію з резистором 330 Ом на вході – сигнал чистий, без глюків. Кастом: з’єднайте з ESP32 для Wi-Fi керування, код на Arduino IDE – 10 рядків, і стрічка реагує на музику, пульсуючи басами.
У 2025 році тренд – силіконові стрічки IP67, паяються як звичайні, але витримують душ. Тестуйте на 24В з димером – яскравість регульована без мерехтіння PWM.
Безпека понад усе: як не спалити дім чи себе
Електрика – як вогонь: тепла, але кусається. Працюйте в антистатичному браслеті, бо статичний розряд – 5000В – вбиває чипи миттєво. Блок живлення беріть з захистом від КЗ, потужністю на 20% більше (для 14,4 Вт/м – 20Вт мінімум).
Вентиляція – must, бо дим від флюсу дратує очі. Після паяння – тест на низькій напрузі 5В спочатку. Вологі руки? Геть від столу! Ізоляція – подвійна, з термоусадкою плюс стрічкою.
Статистика 2025: 15% пожеж від саморобного LED через перевантаження (дані з 5watt.ua). Не економте на кабелі – 1,5 мм² для 10+ метрів.
Ремонт і модернізація: коли стрічка гасне
Один діод потемнів? Випаяйте пінцетом, замість нього – аналогічний з донора, припій свіжий. Мерехтить сегмент – розриви в доріжках, з’єднайте мідним дротом під доріжкою. Для довгих ліній – підсилювачі сигналу кожні 5 м.
Модернізація: додайте датчик руху HC-SR501 – стрічка спалахує при наближенні, економлячи 80% енергії. Або DMX-контролер для студійного шоу.
Збирайте обрізки – з них вийде контурний світильник. Головне – терпіння, і стара стрічка засяє новим життям.
Ключ до успіху: Завжди тестуйте сегмент перед фіксацією – один тест рятує години роботи.
Тепер ваша світлодіодна стрічка не просто світить – вона оживає під вашими руками, перетворюючи буденність на свято вогнів. Експериментуйте, додавайте контролери, і хай сяйво не гасне.
