Кабель витої пари, той самий, що з’єднує комп’ютери в мережу, нагадує нервову систему сучасного світу – тонкий, але потужний, здатний передавати дані на швидкості світла. Коли ви берете в руки цей кабель з його чотирма парами скручених дротів, обтискання стає справжнім мистецтвом, де один неправильний рух може перетворити стабільне з’єднання на хаос перешкод. У 2025 році, з поширенням гігабітних мереж і смарт-будинків, вміння правильно обтиснути виту пару перетворюється з простої навички на необхідність для кожного, хто працює з мережами.
Цей процес не просто механічний – він вимагає розуміння, як дроти взаємодіють, чому скручування захищає від шумів, і як стандарти еволюціонували від старовинних Cat5 до сучасних Cat8. Пориньмо в деталі, де кожен крок розкривається з прикладами з реального життя, щоб ви не просто прочитали, а відчули впевненість у своїх руках.
Що таке вита пара і чому її обтискання таке важливе
Вита пара – це кабель, де дроти скручені попарно, ніби в танці, щоб мінімізувати електромагнітні перешкоди. Кожна пара несе сигнал, а ізоляція захищає від зовнішніх шумів, роблячи його ідеальним для локальних мереж Ethernet. За даними сайту lanmarket.ua, цей тип кабелю домінує в з’єднаннях до 100 метрів, бо він простий у монтажі та економічний, навіть у еру оптоволокна.

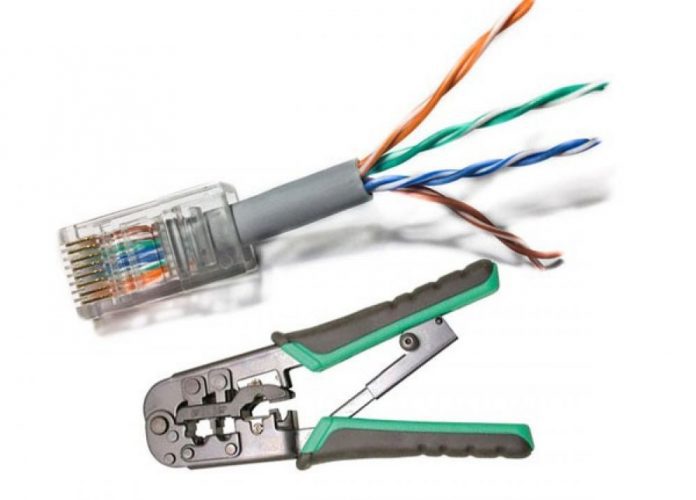

Обтискання, або crimping, – це фіксація конектора RJ-45 на кінці кабелю, де дроти вставляються в точному порядку. Без правильного обтискання сигнал слабне, виникають помилки в передачі, а мережа стає вразливою, ніби будинок без замків. Уявіть, як у вашому офісі зникає інтернет через один погано обтиснутий кабель – це реальність для багатьох, хто ігнорує нюанси.
Історія витої пари сягає 1980-х, коли Bell Labs розробили її для телефонії, але справжній бум прийшов з Ethernet. Сьогодні, станом на 2025 рік, за стандартами IEEE 802.3, кабелі Cat6a і вище підтримують швидкості до 10 Гбіт/с, роблячи обтискання ключовим для IoT-пристроїв і відеоспостереження.
Категорії витої пари: від базових до просунутих
Категорії визначають швидкість і захищеність кабелю, ніби рівні в грі, де ви переходите від новачка до профі. Cat5e, популярний для домашніх мереж, передає до 1 Гбіт/с на 100 метрів, з мінімальними перешкодами завдяки скрученню. Але для просунутих користувачів Cat7 або Cat8 – це броня проти шумів, з екрануванням, що блокує електромагнітні впливи, ідеально для дата-центрів.
Різниця в структурі: неекранована (UTP) проста і дешева, як велосипед для щоденних поїздок, тоді як екранована (STP) додає фольгу або сітку, захищаючи в промислових умовах. За інформацією з сайту triniti-sb.com.ua, у 2025 році Cat6a стає стандартом для нових будівель, бо витримує 10 Гбіт/с без втрат.
Вибір категорії залежить від ваших потреб: для дому вистачить Cat5e, але якщо ви будуєте мережу для стримінгу 8K-відео, обирайте Cat7 – це інвестиція в стабільність, де кожен метр кабелю працює як годинниковий механізм.
Порівняння категорій витої пари
Щоб краще зрозуміти відмінності, розгляньмо ключові параметри в таблиці, заснованій на стандартах TIA/EIA-568.
| Категорія | Максимальна швидкість | Відстань | Екранування | Застосування |
|---|---|---|---|---|
| Cat5e | 1 Гбіт/с | 100 м | Ні (UTP) | Домашні мережі, базовий Ethernet |
| Cat6 | 10 Гбіт/с | 55 м | Опціональне | Офіси, відеоспостереження |
| Cat6a | 10 Гбіт/с | 100 м | Так (STP) | Сервери, гігабітні мережі |
| Cat7 | 10 Гбіт/с+ | 100 м | Повне | Дата-центри, промисловість |
| Cat8 | 40 Гбіт/с | 30 м | Повне | Високошвидкісні сервери |
Ця таблиця ілюструє, як вищі категорії пропонують більше захисту, але вимагають точнішого обтискання. Наприклад, в Cat8 дроти товщі, тож інструменти мусять бути адаптованими, щоб уникнути пошкоджень.
Інструменти для обтискання: що потрібно в арсеналі
Обтискання без правильних інструментів – це як малювання картини пальцями: можливо, але результат розчарує. Основний герой – кримпер, інструмент для фіксації конектора, з лезами, що втискають контакти в дроти. Моделі від брендів як Klein Tools або бюджетні китайські варіанти відрізняються міццю – обирайте з храповим механізмом для рівномірного тиску.
Додайте стриппер для зняття ізоляції, тестер кабелю для перевірки з’єднання і ножиці для точного обрізання. Для просунутих – мультиметр, що вимірює опір, допомагаючи виявити приховані дефекти. За даними e-server.com.ua, у 2025 році популярні набори з тестером LCD, які показують схему обтискання в реальному часі.
Не економте на якості: дешевий кримпер може зіпсувати конектор, змушуючи переробляти все заново, а це години втраченого часу в напруженому проекті.
Покрокова інструкція з обтискання витої пари
Почніть з підготовки: візьміть кабель довжиною, потрібною для вашої мережі, і конектор RJ-45. Обріжте кінець рівно, ніби ріжете хліб для ідеального бутерброда – нерівність призведе до проблем. Зніміть зовнішню ізоляцію на 2-3 см, не пошкоджуючи внутрішні дроти.
Розправте пари: помаранчева, зелена, синя, коричнева – кожна має свій колір, як код у грі. Для прямого з’єднання (T568B) розташуйте: помаранчево-білий, помаранчевий, зелено-білий, синій, синьо-білий, зелений, коричнево-білий, коричневий. Вставте в конектор до упору, переконавшись, що дроти торкаються контактів.
Вставте в кримпер і стисніть сильно, але рівномірно – клацання сигналізує успіх. Перевірте тестером: вогники повинні загорятися послідовно. Для кросовера поміняйте місцями помаранчеву і зелену пари на одному кінці – це для з’єднання двох комп’ютерів безпосередньо.
- Обріжте кабель рівно, використовуючи гострі ножиці.
- Зніміть зовнішню оболонку на 2-3 см стрипером, розправте пари без пошкоджень.
- Вирівняйте дроти за схемою T568A або T568B, обріжте кінці рівно.
- Вставте в RJ-45, переконайтеся в контакті з металевими пластинами.
- Обтисніть кримпером, перевірте візуально на фіксацію.
- Тестуйте з’єднання: підключіть і перевірте швидкість передачі.
Ці кроки, якщо виконати ретельно, забезпечать стабільне з’єднання. Для просунутих: використовуйте екрановані конектори для STP-кабелів, фіксуючи екран металевою скобою для повного захисту.
Схеми обтискання: пряма, кросовер і спеціальні
Схеми – це blueprint вашого кабелю, де порядок дротів визначає тип з’єднання. Пряма схема T568B універсальна для роутер-комп’ютер, з кольорами, що повторюються на обох кінцях. Кросовер, навпаки, перехрещує пари, дозволяючи з’єднувати подібні пристрої без хабу.
У 2025 році, з поширенням PoE (Power over Ethernet), схеми адаптуються для живлення камер чи телефонів через той самий кабель. Наприклад, в T568A синя пара часто використовується для живлення, роблячи обтискання ще критичнішим.
- Пряма T568B: Ідеальна для стандартних мереж, забезпечує мінімальні втрати сигналу.
- Кросовер: Корисна для старих систем, де немає авто-MDIX, з перехрещеними парами для прямого зв’язку.
- PoE-сумісна: Додає перевірку на опір, щоб уникнути перегорання пристроїв.
Вибір схеми залежить від обладнання: сучасні роутери часто автоматично адаптуються, але знання основ рятує в нестандартних ситуаціях, як у віддаленому офісі без техпідтримки.
Поради для новачків і професіоналів
Новачки часто поспішають, але терпіння – ключ: практикуйте на обрізках кабелю, щоб уникнути помилок на реальному проекті. Професіонали радять використовувати якісні конектори з позолоченими контактами для довговічності, особливо в вологих приміщеннях.
Для швидкості: маркуйте кабелі кольоровими стрічками, щоб легко ідентифікувати в шафі. І не забувайте про безпеку – працюйте в рукавичках, щоб уникнути порізів від гострих дротів.
Типові помилки при обтисканні витої пари
Одна з найпоширеніших пасток – неправильний порядок дротів, що призводить до “перехрещених” сигналів і повільної мережі. Інша – недостатнє зняття ізоляції, коли дроти не торкаються контактів, створюючи ефект “поганої розетки”.
Професіонали часто ігнорують перевірку тестером, покладаючись на око, але це може приховати мікропошкодження, що проявляться через тижні. Ще помилка – використання невідповідного інструменту для категорії: кримпер для Cat5 не впорається з товстим Cat8, розчавлюючи дроти.
Уникайте перегинів кабелю одразу після обтискання – це порушує скручування, посилюючи перешкоди. І пам’ятайте: в 2025 році, з ростом бездротових мереж, обтискання все одно лишається основою для надійних систем.
Ці помилки, якщо їх уникнути, перетворять вас на майстра, чиї мережі працюють без збоїв, ніби добре налаштований оркестр.
Практичні приклади і сучасні тенденції
Уявіть домашній проект: ви обтискаєте кабель для підключення смарт-ТВ. Використовуючи Cat6, пряму схему, ви отримуєте стабільний 4K-стрім без лагів. Для офісу – мережа з PoE для IP-камер, де обтискання забезпечує і дані, і живлення, економлячи на додаткових кабелях.
У 2025 році тенденції схиляються до екологічних матеріалів: кабелі з переробленого міді, що не втрачають якості. Професіонали інтегрують AI-тестери, які сканують обтискання через додаток, виявляючи помилки миттєво.
Ще приклад: в промисловості, де перешкоди від машин сильні, екранована вита пара з правильним обтисканням рятує виробництво від простоїв. Це не просто техніка – це спосіб зробити світ зв’язанішим, крок за кроком.
Розширені техніки для просунутих користувачів
Просунуті майстри йдуть далі: використовують термоусадочні трубки для захисту конектора від вологи, додаючи шар надійності в зовнішніх мережах. Інша техніка – кастомні схеми для специфічного обладнання, як у медичних системах, де сигнал мусить бути ідеальним.
Експериментуйте з інструментами: лазерні стрипери точно знімають ізоляцію, мінімізуючи ризик. І для масштабних проектів – автоматизовані кримпери, що обтискають сотні кабелів за годину, з точністю до міліметра.
Ці методи піднімають обтискання на рівень мистецтва, де кожен кабель – шедевр функціональності, адаптований до викликів сучасного світу.
