Зубчасте маленьке колесо ковзає по звивистій лінії річки на старій топографічній карті, а стрілка на корпусі повільно рухається вперед, фіксуючи кожен метр уявного шляху. Саме так починається знайомство з курвіметром – незамінним інструментом для тих, хто працює з картами чи планами, де прямі лінії здаються рідкістю. Цей компактний прилад перетворює хаотичні криві доріг, стежок чи берегових ліній на точні цифри, дозволяючи планувати маршрути з математичною точністю.
Уявіть ситуацію: ви стоїте над розгорнутою картою Карпат, і потрібно оцінити довжину гірської стежки, що петляє між вершинами. Звичайна лінійка безсила, а курвіметр береться до роботи миттєво. Його простота ховає за собою інженерну хитрість, яка служить людям уже понад століття.
Походження терміна та еволюція приладу
Назва “курвіметр” народилася з латинського curvus – “зигнутий, кривий” – і грецького métron – “міра”. За даними uk.wikipedia.org, це відображає суть пристрою: вимірювання саме тих ліній, які не піддаються стандартним інструментам. Перші прототипи з’явилися в XIX столітті, коли картографи зіткнулися з потребою точно фіксувати звивисті контури на планах. Тоді механіки експериментували з колесами та шестернями, натхненні одометрами – давніми пристроями для підрахунку відстаней на колісницях.
До XX століття курвіметр став масовим. Під час Другої світової війни його використовували для планування маршів і маршрутів, як згадують у туристичних архівах, наприклад, на zhovkva-tour.info. Солдати та розвідники прокочували колесо по картах, оцінюючи реальну протяжність шляхів через болота чи гори. Сьогодні, у 2025 році, класичні моделі еволюціонували, але принцип лишився незмінним – надійний, як швейцарський годинник.
Цікаво, що в радянські часи курвіметри входили до стандартного спорядження геодезистів і туристів. Вони витримували пил, вологу й навіть падіння, стаючи символом практичності в епоху, коли електроніка була рідкістю.
Принцип роботи класичного механічного курвіметра
Серце приладу – зубчасте колесо або ролик фіксованого діаметру, зазвичай 10 мм на оберт. Коли ви проводите ним по лінії, колесо обертається, а механізм рахує зубці чи переміщує стрілку по шкалі. Довжина реальної відстані розраховується як добуток показань на знаменник масштабу карти – наприклад, 50 одиниць на шкалі при масштабі 1:50 000 дають 2,5 км.
Розберемо крок за кроком. Спочатку обнуйте стрілку кнопкою чи поворотом. Потім притисніть колесо до початку лінії й рівномірно прокатіть до кінця, уникаючи стрибків. Зчитайте значення, помножте на коефіцієнт карти. Простота вражає: жодних батарейок, лише механіка.
- Перевірте справність: прокатіть по прямій відомої довжини, наприклад, 100 мм – стрілка має показати точно 10 обертів.
- Встановіть масштаб карти, якщо шкала багаторівнева.
- Прокатіть по кривій плавно, без тиску.
- Обчисліть: показання × (масштаб у знаменнику / довжина кола колеса).
Після виміру скиньте лічильник. Такий підхід ідеальний для польових умов, де електроніка може підвести через холод чи бруд.
Типи курвіметрів: від механіки до цифрових моделей

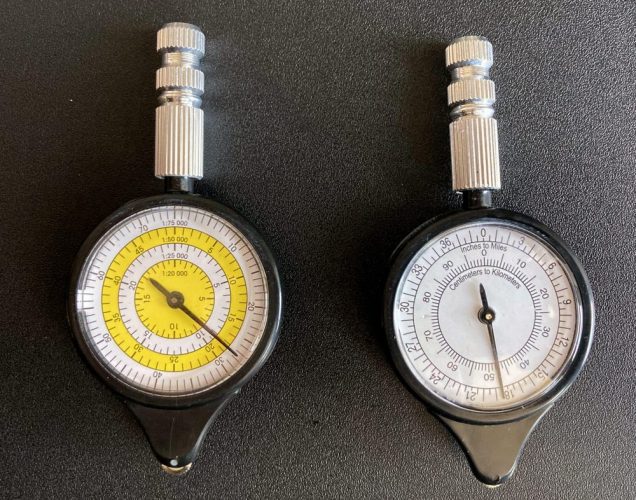

Сучасний ринок пропонує різноманітність. Механічні – найпростіші, як Silva Map Measurer Path з вісьмома шкалами для туристичних карт від 1:15 000 до 1:1 000 000. Вони легкі (близько 30 г), компактні й коштують від 200 грн.
Цифрові версії, наприклад, Silva Map Measurer Plus, оснащені електронним дисплеєм. Колесо передає імпульси на мікропроцесор, який миттєво переводить в км чи милі. Bosch випускає дорожні курвіметри GWM 32 – великі колеса на ручці для реальних поверхонь, з точністю до 5 см/100 м.
| Тип | Принцип | Точність | Застосування | Ціна (2025) |
|---|---|---|---|---|
| Механічний | Зубці/стрілка | ±1-2% | Карти, туризм | 200-500 грн |
| Цифровий кишеньковий | Електронний лічильник | ±0.5% | Планування, геодезія | 800-1500 грн |
| Дорожне колесо | Великий ролик + дисплей | ±0.1% | Будівництво, поля | 5000+ грн |
Джерела даних: сайти bosch-centre.com.ua та roco.com.ua. Цифрові моделі зручні для складних обчислень, але механічні виграють у надійності – не бояться магнітів чи води.
Застосування курвіметра в туризмі, військовій справі та геодезії
Для туристів курвіметр – ключ до безпечного планування. Прокотивши по стежці в Карпатах, ви дізнаєтесь, що 10 см на карті – це 15 км реального підйому. У 2025 році, попри GPS, паперові карти лишаються актуальними в зонах без сигналу, як у горах чи лісах.
У війську прилад служить для тактичних розрахунків. Розвідники вимірюють маршрути обходу, уникаючи прямих шляхів. Геодезисти використовують для планів ділянок, де криві межі полів чи доріг вимагають точності.
- Туризм: оцінка витрат часу й сил на маршрут.
- Військо: планування маршів, як у історичних кампаніях.
- Геодезія: фіксація контурів на топопланах.
- Освіта: у школах для уроків географії.
Навіть у хобі, як моделізм чи дизайн, курвіметр допомагає. Його універсальність робить незамінним у світі, де карти – не артефакт, а живий інструмент.
Переваги, недоліки та порівняння з GPS-додатками
Курвіметр перевершує аппи в автономності: не потрібен телефон чи інтернет. Точність на паперових картах вища, ніж у Google Maps для офлайн-режимів. Але цифрові альтернативи, як Komoot чи Gaia GPS, дозволяють 3D-моделі й рельєф.
Недоліки механіки – суб’єктивність тиску, можливі стрибки колеса. Цифрові дорожні моделі Bosch мінімізують це. У 2025 році гібридний підхід – курвіметр плюс апп – дає ідеальний баланс.
Поради та типові помилки для початківців
Не тисніть сильно – колесо може прослизнути, завищуючи відстань на 10-20%. Завжди перевіряйте на прямій лінії перед роботою.
- Оберіть модель з кількома шкалами для різних карт.
- Для вологої погоди – герметичні версії, як Silva.
- Помилка новачків: забути масштаб – результат у 100 разів менший!
- Порада: тренуйтеся на відомих маршрутах, порівнюйте з GPS.
З цими хитрощами ви опануєте прилад за хвилини, уникаючи фрустрації.
Коли ви вперше візьмете курвіметр у руки, відчуєте, як сухі цифри оживають у реальні пригоди. Від гірських троп до польових планів – цей маленький геній продовжує служити, нагадуючи про красу точності в хаотичному світі кривих.
