Електричний струм пульсує в мережах, ніби серцебиття сучасного світу, а трансформатор з його коефіцієнтом трансформації стає тим невидимим диригентом, що перетворює високовольтні потоки на зручні для побуту 220 вольт. Цей коефіцієнт, скорочено k, просто визначає, у скільки разів змінюється напруга чи струм між первинною та вторинною обмотками – відношення витків первинної до вторинної, яке ідеально дорівнює U1/U2 чи I2/I1. У понижуючих трансформаторах, найпоширеніших у розподільних мережах, k перевищує одиницю, дозволяючи безпечно “спускати” енергію з ліній 10 кВ до домівок.
Уявіть гігантські силові агрегати на підстанціях України, де k=25 для типового 10/0.4 кВ, – вони годують мільйони будинків, а малі побутові моделі з k=0.1 підвищують напругу для зарядки гаджетів. Ця магія базується на законі Фарадея, але реальність додає нюансів: навантаження, температура, навіть дефекти обмоток можуть зрушити k на відсотки, спричиняючи перевантаження чи точнісні проблеми в вимірах.
Трансформатори струму, навпаки, фокусуються на струмах – тут k показує, скільки первинний струм більший за вторинний, типово 1000/5 чи 600/1 А, аби прилади не згоріли від тисяч ампер у промисловості. Розуміння цих відмінностей відкриває двері до надійних систем живлення, особливо в 2026 році, коли Україна відновлює мережі після викликів.
Історичний розвиток поняття коефіцієнта трансформації
Ще у 1831 році Майкл Фарадей відкрив електромагнітну індукцію, поклавши основу трансформаторам, але справжній прорив стався наприкінці XIX століття. У 1885 році Вільям Стенлі сконструював перший практичний трансформатор з закритим сердечником, де коефіцієнт трансформації чітко демонстрував перетворення змінного струму. Тоді k розраховували емпірично, підганяючи витки для ліній Edison у США.
У XX столітті стандарти на кшталт ГОСТ 16110-82 та IEC 60076 чітко зафіксували k як відношення номінальних напруг у холостому ході: k = U_{HV}/U_{LV} = N_p / N_s, де HV – висока напруга первинної обмотки. В Україні ДСТУ IEC 60044-1 для вимірювальних трансформаторів уточнює номінальні значення як прості числа, наприклад 100/5 для струмових.
Сьогодні, у 2026-му, цифрова ера приносить смарт-трансформатори з онлайн-моніторингом k, реагуючи на коливання в реальному часі. Це не просто формула – це еволюція від грубих котушок до високоточних систем.
Фізична суть та базова формула коефіцієнта трансформації
Серце трансформатора – магнітний сердечник, де магнітний потік від первинної обмотки індукує ЕРС у вторинній. Для ідеального випадку закон індукції дає рівність потокозв’язків: Φ_p * N_p * f = Φ_s * N_s * f, звідки k = N_p / N_s. Напруга первинної U_p пропорційна k * U_s, а струми обернено: I_s = k * I_p, зберігаючи потужність.
Реальний k вимірюють без навантаження, бо під нагрузкою опір обмоток та витоки струму зсувають його. Формула для силових: k = \frac{U_1}{U_2} = \frac{N_1}{N_2}, де індекси 1 – первинна (висока), 2 – вторинна (низька).
Ось приклад розрахунку: трансформатор 110/10 кВ має k=11. Якщо первинна 1000 витків, вторинна – 1000/11 ≈ 91 виток. Така точність критична для мереж.
Відмінності для трансформаторів напруги та струму
У трансформаторах напруги (ТН) k фіксує напругу, типово 10/√3 / 100/√3 В для релейних. Для трансформаторів струму (ТТ) k = I_p / I_s, часто 75/5 чи 400/5 А, з похибкою до 0.5% за ДСТУ.
- ТН: k <10, для точних вимірів; застосовуються в лічильниках.
- ТТ: k >50, захищають прилади від високих струмів; класи 0.5-5P20.
- Автотрансформатори: k близьке до 1, економлять мідь на 20-30%.
Ці відмінності визначають вибір: у промисловості ТТ з k=1200/5 моніторять лінії 20 кВ, а ТН з k=3 забезпечують стабільність.
Розрахунок коефіцієнта трансформації: покроковий алгоритм
Перед списком розберемо базовий сценарій. Відомі номінальні напруги – k = U1/U2. Без них рахуємо витки чи струми.
- Визначте тип: силовий чи вимірювальний.
- Виміряйте напруги холостого ходу мультиметром або ТТР-мостом.
- Обчисліть k = U_p / U_s (для ТН) або I_p / I_s (для ТТ).
- Врахуйте схему з’єднання: для Y/Y k лишається, для Y/Δ k * √3.
- Перевірте похибку: δk = |(k_факт – k_ном)/k_ном| *100% ≤1%.
Приклад: Трансформатор 6/0.4 кВ, k=15. Під навантаженням U1=6000В, U2=410В – реальний k=14.63, зсув через падіння напруги 2.8%. Такі розрахунки рятують від аварій.
| Тип трансформатора | Типовий k | Застосування | Похибка за ДСТУ IEC 60044 |
|---|---|---|---|
| Силовий 10/0.4 кВ | 25 | Розподіл | ±0.5% |
| ТТ 400/5 А | 80 | Вимірювання | Клас 0.5: ±0.5-1.5% |
| 110/10 кВ | 11 | Підстанції | ±1% |
Дані з ДСТУ IEC 60044-1 та edpro.ua. Таблиця ілюструє стандартні значення для українських мереж.
Методи вимірювання коефіцієнта трансформації

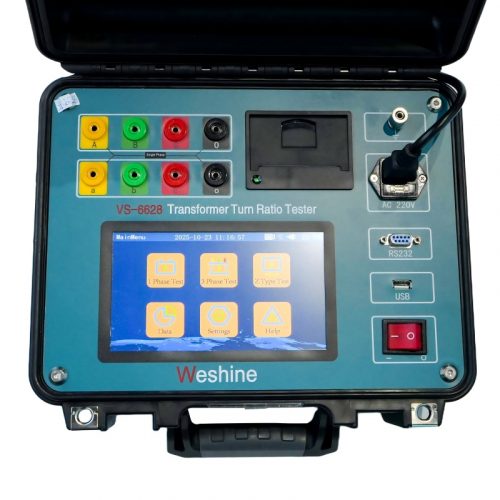

Найпростіший – двовольтметричний: подайте 220В на первинну, зніміть U1/U2. Професійний – TTR-тестер (наприклад, Vanguard), що автоматично обчислює k з частотою 50-400Гц, враховуючи фазовий зсув.
Для трифазних: послідовне чи паралельне з’єднання. У 2026 році дрони з ІЧ-камерами доповнюють, виявляючи гарячі точки, що спотворюють k. Точність до 0.1% – норма для нових підстанцій.
Фактори, що впливають на коефіцієнт трансформації
Навантаження викликає падіння U2 через внутрішній опір – реальний k росте на 0.5-2% при cosφ=0.8. Температура: +1°C зсуває k на 0.01% через розширення міді. Дефекти: коротке замикання витків зменшує ефективний N, збільшуючи похибку до 5%.
У ТТ перевантаження >120% In2 призводить до насичення сердечника, δk>10%. Регулювання: ОРГ (устройства регулирования под нагрузкой) змінюють k дискретно на 2.5% кроками.
Застосування в сучасних електромережах України
У 2025 році імпорт трансформаторів зріс на 95% до $875 млн (Держстат), переважно з Китаю ($128 млн у січні), для відновлення пошкоджених підстанцій. Типові k=25 для 10 кВ мереж, що годують 80% домівок.
Тренди: аморфні сердечники знижують втрати на 70%, смарт-моніторинг IoT відстежує k онлайн. У сонячних фермах k=1/0.4 для інверторів, у зарядках EV – мікро-T з k=0.05. Україна отримує 200+ трансформаторів від Литви, адаптуючи під локальні 0.4/10 кВ.
Типові помилки при роботі з коефіцієнтом трансформації
Багато електриків плутають k ТН і ТТ, ставлячи ТТ з k=100 на напругу – результат: спалення приладів.
- Ігнор навантаження: розрахунок за холостим ходом, але під 50% навантаження k зсувається на 1-3%, спричиняючи недоотримання потужності.
- Неправильна схема з’єднання: Y/Δ без множника √3 – похибка 73%, типова в аматорських проектах.
- Неучітка температури: при +50°C улітку k ТТ падає на 0.4%, лічильники завищують на 1%.
- Забули перевірку: 10% трансформаторів на підстанціях мають δk>2% через знос (ДСТУ дані).
- Перевищення In2 у ТТ: насичення, δk=20%, фальшиві сигнали захисту.
Виникають аварії, як у промислових кейсах 2024-го, де недооцінка k призвела до пожежі. Рада: щорічний TTR-тест!
Практичні рекомендації для вибору та експлуатації
Для дому обирайте ізоляційні з k=10-20, ККД>95%. Промисловість: ТТ класу 0.5S з k, що покриває max I на 120%. Моніторте: софт типу ETAP симулює k під навантаженнями.
У відновленні мереж 2026-го фокус на сухих трансформаторах з регульованим k ±10%, екологічних і компактних. Економія: правильний k знижує втрати на 5-10% річних.
Цікаво, як один зсув k на 1% у великій підстанції “з’їдає” тисячі кіловат-годин – реальна історія з Київської області, де заміна трансформатора з δk=3% окупилася за рік.
