Резонатор — це система або пристрій, який вибірково підсилює або послаблює коливання певної частоти завдяки явищу резонансу. Коли зовнішня хвиля збігається з власною частотою резонатора, енергія накопичується, амплітуда зростає, а інші частоти гасяться або ігноруються. Це дозволяє перетворювати хаотичний потік енергії на чітко керований сигнал — чи то звук голосу, рев двигуна чи промінь лазера.
У найпростішому вигляді резонатор являє собою порожнину, трубу, кристал або комбінацію дзеркал, де формуються стоячі хвилі. Стояча хвиля виникає при інтерференції падаючої та відбитої хвиль, створюючи нерухомі вузли й пучності. Саме в таких умовах коливання стають стійкими й ефективними. Резонатори використовують у фізиці, техніці, музиці та повсякденному житті вже понад століття, і їх роль лише зростає з розвитком технологій.
Коротка відповідь на питання «що таке резонатор» звучить так: це акустичний, механічний, електромагнітний або оптичний елемент, який працює як точний фільтр частот. Він не просто зменшує шум чи посилює звук — він формує характер коливань, впливаючи на тембр, комфорт, точність і навіть безпеку.
Явище резонансу: фундамент, на якому тримаються всі резонатори
Резонанс виникає, коли частота зовнішнього впливу збігається з природною частотою системи. Тоді амплітуда коливань різко зростає, а енергія передається з мінімальними втратами. Цей ефект добре відомий у механіці: гойдалка розгойдується дедалі сильніше при регулярних поштовхах у потрібний момент. У хвилях усе відбувається аналогічно, тільки замість маси та пружини виступають стисливість середовища та геометрія простору.
У резонаторах ключову роль відіграють стоячі хвилі. У закритій з одного кінця трубі, наприклад, формується чвертьхвильовий резонатор: довжина труби дорівнює чверті довжини хвилі на резонансній частоті. Вузли та пучності звуку розташовуються так, що енергія «застрягає» всередині й не випромінюється назовні. Зміна довжини або об’єму резонатора зсуває резонансну частоту — саме тому музиканти змінюють положення клапанів або пальців на грифі.
Добротність (Q-фактор) визначає, наскільки вузьким є «вікно» резонансу. Висока добротність означає, що резонатор реагує лише на дуже вузький діапазон частот і накопичує енергію ефективно. Низька добротність дає ширшу смугу, але меншу амплітуду. Інженери підбирають добротність залежно від завдання: для точного генератора частоти потрібна максимальна добротність, для поглинання шуму — ширша характеристика.
Акустичні резонатори: як звучить голос і чому гітара «співає»
Людський голосовий апарат — природний набір резонаторів. Грудна клітка, глотка, ротова порожнина, носові пазухи та навіть кістки черепа формують тембр. Коли голосові зв’язки створюють базовий тон, резонатори підсилюють певні обертони й пригнічують інші. Саме тому один і той самий звук «ля» звучить по-різному в різних людей — резонатори надають голосу індивідуальне забарвлення.
У музичних інструментах резонатори виконують подвійну функцію: посилюють слабкий звук струни або тростини та формують тембр. Корпус акустичної гітари не просто «гучніший» — він вибірково підсилює частоти, які роблять звук теплим або яскравим залежно від породи дерева, товщини деки та форми. У скрипці резонансні частоти корпусу підібрані так, щоб підкреслити обертони, що створюють «співучий» характер інструменту.
Класичний приклад — резонатор Гельмгольца. Це порожнина з вузьким горлом. Повітря в горлі діє як маса, а повітря всередині порожнини — як пружина. Коли зовнішній звук або потік повітря збуджує систему на резонансній частоті, повітря в горлі починає інтенсивно коливатися. Частота залежить від об’єму порожнини, площі перерізу та довжини горла. Якщо дмухнути в шийку порожньої пляшки під правильним кутом, виникає чистий гул — це і є резонанс Гельмгольца в дії.
Резонатори Гельмгольца використовують у бас-рефлексних акустичних системах, де вони дозволяють колонці відтворювати низькі частоти глибше, ніж закритий ящик того ж об’єму. У архітектурі та дизайні інтер’єрів їх іноді застосовують для придушення неприємних низькочастотних гулів у великих приміщеннях.
Цікаві факти про резонатори
1. Резонатор Гельмгольца винайшов німецький фізик і фізіолог Герман фон Гельмгольц близько 1850 року. Спочатку пристрій служив для аналізу спектрального складу звуків — сьогодні його принцип лежить в основі багатьох сучасних акустичних рішень.
2. Кварцові резонатори досягають добротності понад 100 000. Це означає, що коливання в кристалі можуть тривати десятки тисяч циклів після припинення зовнішнього впливу — саме тому кварцові годинники зберігають точність місяцями без підзаводу.
3. У деяких високопродуктивних автомобілях резонатор навмисно видаляють або замінюють прямоточним варіантом. Результат — гучніший «спортивний» звук, але з’являється неприємний низькочастотний гул (drone) на певних обертах, який втомлює водія на трасі.
4. Оптичні резонатори в лазерах дозволяють світлу проходити через активне середовище мільйони разів. Кожне проходження додає енергію, і на виході формується потужний когерентний пучок, який використовують у хірургії, зв’язку та промисловості.
5. У сучасних електромобілях для синтезу «звуку двигуна» іноді застосовують акустичні резонатори та складні алгоритми обробки сигналу. Це робить автомобіль помітнішим для пішоходів і водночас створює емоційно привабливий характер звуку.
6. Скляний келих може розбитися від голосу, якщо частота співу точно збігається з резонансною частотою скла. У лабораторних умовах це демонструють регулярно, хоча в реальному житті потрібна значна потужність звуку та ідеальне попадання в частоту.

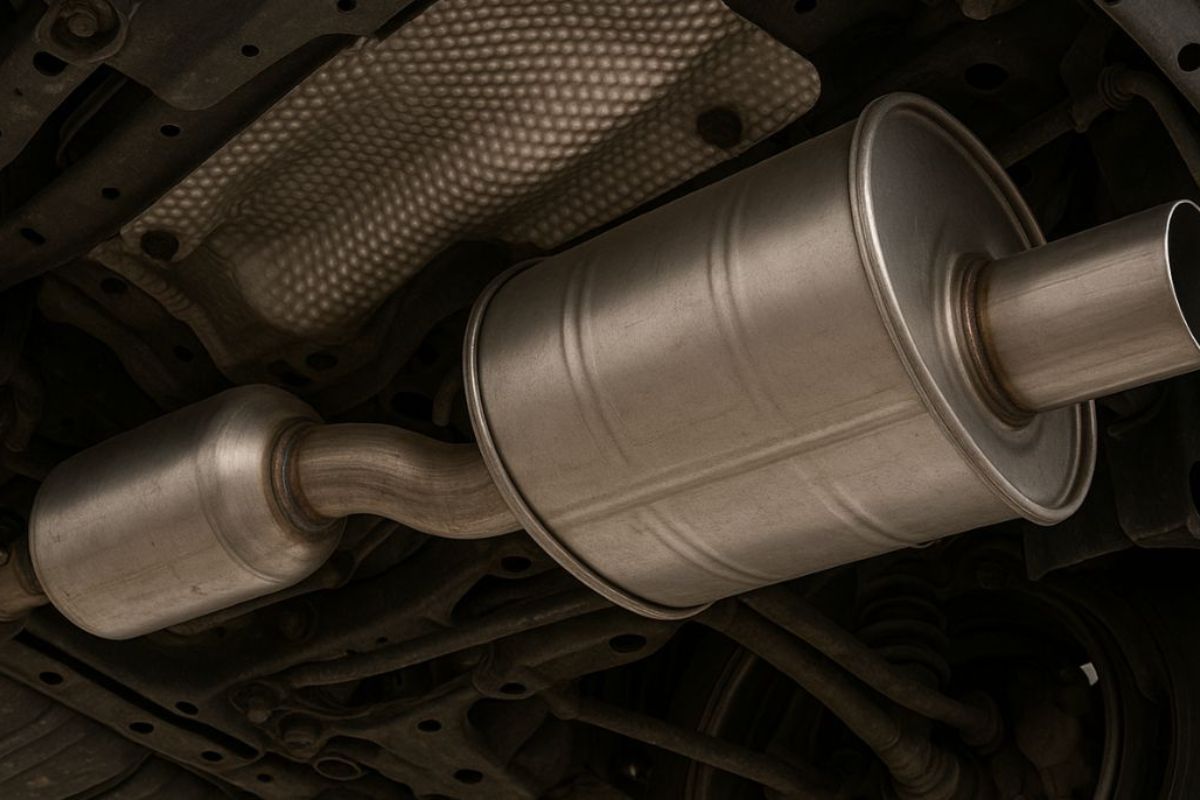

Резонатори у вихлопній системі автомобіля: як приборкати рев двигуна
У сучасному автомобілі з двигуном внутрішнього згоряння резонатор — обов’язковий елемент вихлопної системи. Він встановлюється між каталізатором (або пламегасником) і основним глушником. Його головне завдання — попередньо обробити звукові хвилі, що виникають під час відкриття випускних клапанів і виходу газів з камер згоряння. Без цього етапу глушник не зміг би ефективно впоратися з усім спектром шумів.
Конструкція резонатора зазвичай являє собою металеву «банку» з внутрішньою перфорованою трубою та системою камер або перегородок. Вихлопні гази проходять через отвори в трубі, частково заходять у додаткові об’єми. Там відбувається інтерференція хвиль: звукові коливання певних частот взаємно гасяться. Деякі моделі містять термостійкий звукопоглинальний наповнювач, який додатково перетворює акустичну енергію на тепло. Розміри, діаметр перфорації та кількість камер підбирають під конкретний двигун і бажаний характер звуку.
На відміну від глушника, який забезпечує широке поглинання звуку в усьому діапазоні, резонатор працює точніше — він «відрізає» конкретні неприємні частоти, часто низькі або середні, що створюють гул або різкий рев. Глушник завершує роботу, остаточно заспокоюючи потік. Разом вони формують той баланс між потужністю, комфортом і відповідністю нормам шуму, який заклав виробник.
Існують прямоточні резонатори (з мінімальним опором потоку газів — популярні в тюнінгу) та камерні конструкції (більш ефективні для придушення певних тонів). Універсальні резонатори продають як тимчасове рішення, але вони рідко ідеально відповідають геометрії штатної системи. При заміні важливо враховувати діаметр труб, довжину, матеріал (звичайна сталь або алюмінізована) і точність зварних швів — інакше з’являються вібрації, свист або зміна звуку в небажаний бік.
З часом резонатор страждає від корозії, прогарів і механічних пошкоджень. Коли внутрішня перфорація руйнується або перегородки прогорають, звук вихлопу змінюється — з’являється дзвін, рев або, навпаки, приглушений «булькіт». У таких випадках рекомендується замінювати резонатор комплектом з глушником, щоб відновити заводські акустичні параметри всієї системи. За даними з glushitel.zp.ua, правильний підбір і якісний монтаж резонатора безпосередньо впливають на комфорт поїздок і ресурс інших елементів вихлопу.
Кварцові резонатори в електроніці: точність, від якої залежить сучасний світ
Кварцовий резонатор — це тонка пластина з кристалічного кварцу з нанесеними електродами. Завдяки п’єзоелектричному ефекту при прикладанні змінної напруги кристал механічно деформується і починає коливатися. Зворотний ефект — механічні коливання генерують електричний сигнал. Власна частота коливань кварцу визначається його розмірами, зрізом кристала та способом кріплення і може досягати сотень мегагерц.
Головна перевага кварцу — надзвичайно висока добротність і стабільність частоти. Температурні зміни, старіння та механічні впливи впливають на нього значно менше, ніж на LC-контури чи керамічні резонатори. Саме тому кварцові генератори використовують у годинниках, смартфонах, комп’ютерах, радіоприймачах, GPS-приймачах і вимірювальній техніці. Точність сучасних кварцових осциляторів сягає часток мільйонної частки — цього достатньо для більшості побутових і багатьох промислових завдань.
Для ще вищої стабільності застосовують термостатовані кварцові генератори (OCXO). Кристал поміщають у термостат, який підтримує постійну температуру з точністю до сотих часток градуса. Такі пристрої використовують у базових станціях стільникового зв’язку, лабораторному обладнанні та системах синхронізації мереж.
Оптичні резонатори та лазери: коли світло «зациклюється» для посилення
В оптичному резонаторі світло багаторазово відбивається між дзеркалами або іншими відбиваючими елементами, формуючи стоячу електромагнітну хвилю. Найпростіший варіант — два паралельні дзеркала (резонатор Фабрі-Перо). Більш практичні для лазерів — сферичні дзеркала, які краще утримують промінь і менш чутливі до юстировки.
У лазері оптичний резонатор виконує роль позитивного зворотного зв’язку. Світло, що проходить через активне середовище (газ, кристал чи напівпровідник), посилюється за рахунок вимушеного випромінювання. Потім воно відбивається назад і проходить середовище знову й знову. Після тисяч і мільйонів проходжень навіть слабке початкове випромінювання перетворюється на потужний когерентний пучок з вузькою спектральною лінією.
Сучасні оптичні резонатори досягають добротності 10¹⁰ і вище. Це дозволяє створювати лазери з надзвичайно вузькою лінією випромінювання — їх використовують у спектроскопії, оптичних атомних годинниках, квантових комунікаціях і прецизійних вимірюваннях. Кільцеві резонатори та мікрорезонатори на чіпах відкривають нові можливості для інтегральної фотоніки та оптичних обчислень.
Сучасні та майбутні застосування резонаторів
У 2025–2026 роках резонатори продовжують еволюціонувати разом із технологіями. В електромобілях і гібридах, де традиційного вихлопу немає, акустичні резонатори та складні системи синтезу звуку допомагають створювати «голос» автомобіля — як для безпеки пішоходів, так і для емоційного сприйняття водієм. Інженери експериментують з адаптивними резонаторами, які змінюють характеристики залежно від режиму руху.
У телекомунікаціях та обробці сигналів резонатори використовують як фільтри з високою селективністю — вони виділяють потрібний канал у щільному спектрі частот. У медицині оптичні та акустичні резонатори лежать в основі багатьох діагностичних приладів та терапевтичних лазерів. У квантових технологіях надвисокодобротні резонатори стають ключовим елементом для зчитування стану кубітів і створення квантових сенсорів, здатних виявляти гравітаційні хвилі чи магнітні поля на рівні окремих частинок.
Тенденція найближчих років — мініатюризація та інтеграція. Мікроелектромеханічні (MEMS) резонатори вже сьогодні замінюють кварц у деяких смартфонах і носимих пристроях, пропонуючи менші розміри та нижчу вартість при достатній точності. Оптичні мікрорезонатори на кремнієвих чіпах обіцяють революцію в оптичних обчисленнях та квантовому інтернеті.
Резонатор залишається одним із тих «невидимих» елементів техніки, без яких сучасний світ звучав би інакше — грубіше, неточніше й менш керованим. Розуміння його принципів допомагає не лише інженерам, а й звичайним користувачам краще орієнтуватися в тому, чому автомобіль «співає» певним голосом, чому лазер ріже метал, а смартфон показує точний час. Це не просто деталь — це інструмент, який перетворює хаос коливань на гармонію, доступну для практичного використання.
